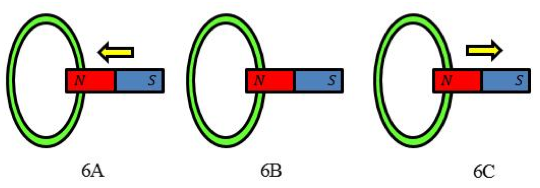

Un imán está encarado por su polo norte a una espira conductora. Veamos las tres situaciones representadas en las figuras 6A, 6B y 6C. En la figura 6A el imán está en movimiento, acercándose a la espira. En la figura 6B el imán está situado muy cerca del plano de la espira, pero se encuentra en reposo. En la figura 6C el imán también está en movimiento, pero se aleja de la espira. Justificar razonadamente cuál será el sentido de la corriente inducida en cada caso.Imán con el polo N frente a una espira: en 6A se acerca, en 6B está quieto junto a ella y en 6C se aleja
Comprobar el resultadocompara con lo que te ha salido
Resultado
6A: antihoraria vista desde el imaˊn6B: sin corriente6C: horaria vista desde el imaˊn
Ver la solución paso a pasoestrategia, desarrollo y consejo
1
Estrategia
Ley de Faraday: hay corriente si el flujo cambia. Ley de Lenz: la corriente inducida crea un campo que se opone al cambio; en la práctica, la cara de la espira que mira al imán se comporta como un polo que se opone a su movimiento.
2
Desarrollo
Las líneas de campo salen del polo N y atraviesan la espira alejándose del imán.
6A (el imán se acerca): el flujo aumenta. La corriente inducida crea un campo opuesto, de modo que la cara de la espira que mira al imán es un polo norte y lo repele. Vista desde el imán, la corriente circula en sentido antihorario.
6B (el imán en reposo): el flujo es grande pero constante: no hay corriente inducida.
6C (el imán se aleja): el flujo disminuye. La corriente inducida refuerza el campo, y la cara de la espira que mira al imán es un polo sur que lo atrae. Vista desde el imán, la corriente circula en sentido horario (contrario al de 6A).
3
Consejo
Regla rápida de Lenz con imanes: si el imán se acerca, la espira le pone delante el mismo polo (repulsión); si se aleja, el polo contrario (atracción).
