FísicaMedioProblema · 3 pts

Movimiento de cargas: fuerza de Lorentz

Castilla-La Mancha · 2016 · Junio · Opción A
Enunciado
Dos partículas cargadas, P1P_1 y P2P_2, de masas iguales m=3⋅10−6 kgm = 3\cdot 10^{-6}\,\text{kg}, entran en una región donde existe un campo magnético uniforme perpendicular (B=0,50 TB = 0{,}50\,\text{T}) orientado según se indica en la figura. A su entrada, las dos partículas tienen la misma velocidad, v=200 m/sv = 200\,\text{m/s}. Una vez dentro, las partículas se separan siguiendo las trayectorias semicirculares indicadas, siendo x1=20 cmx_1 = 20\,\text{cm} y x2=50 cmx_2 = 50\,\text{cm}.

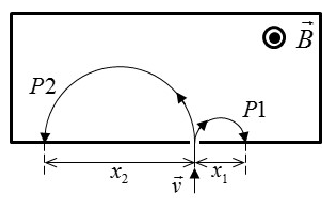

Las dos partículas entran hacia arriba por el mismo punto en un campo B saliente; P1 describe una semicircunferencia pequeña hacia la derecha (diámetro x1) y P2 una grande hacia la izquierda (diámetro x2)
Las dos partículas entran hacia arriba por el mismo punto en un campo B saliente; P1 describe una semicircunferencia pequeña hacia la derecha (diámetro x1) y P2 una grande hacia la izquierda (diámetro x2)
(a) Explicar razonadamente el signo de la carga de cada partícula y determinar el valor de dichas cargas.

(b) Calcular la energía cinética de las partículas y la aceleración debida a la fuerza magnética que actúa sobre cada una de ellas.

(c) Calcular el tiempo invertido por cada partícula en recorrer su respectiva trayectoria semicircular.
Comprobar el resultadocompara con lo que te ha salido
Resultado
  q1=+1,2⋅10−2 Cq2=−4,8⋅10−3 CEc=0,06 Ja1=4⋅105 m/s2a2=1,6⋅105 m/s2t1=1,57 mst2=3,93 ms  \boxed{\;q_1 = +1{,}2\cdot 10^{-2}\ \text{C}\quad q_2 = -4{,}8\cdot 10^{-3}\ \text{C}\quad E_c = 0{,}06\ \text{J}\quad a_1 = 4\cdot 10^{5}\ \text{m/s}^2\quad a_2 = 1{,}6\cdot 10^{5}\ \text{m/s}^2\quad t_1 = 1{,}57\ \text{ms}\quad t_2 = 3{,}93\ \text{ms}\;}
Ver la solución paso a pasoestrategia, desarrollo y consejo
1

Estrategia

Con v⃗\vec v hacia arriba (+Y+Y) y B⃗\vec B saliente (+Z+Z), v⃗×B⃗\vec v\times\vec B apunta a la derecha: una carga positiva se curva a la derecha. Las distancias x1x_1 y x2x_2 son los diámetros, así que r=x/2r = x/2, y la fuerza magnética hace de fuerza centrípeta: ∣q∣vB=mv2/r|q|vB = mv^2/r.
2

Desarrollo

(a) y^×z^=x^\hat y\times\hat z = \hat x: la fuerza sobre una carga positiva apunta hacia la derecha.
  • P1P_1 se curva hacia la derecha → carga positiva.
  • P2P_2 se curva hacia la izquierda → carga negativa.
∣q∣=mvrBr1=0,10 mr2=0,25 m|q| = \frac{mv}{rB}\qquad r_1 = 0{,}10\ \text{m}\qquad r_2 = 0{,}25\ \text{m}q1=3⋅10−6⋅2000,10⋅0,50=1,2⋅10−2 Cq2=−3⋅10−6⋅2000,25⋅0,50=−4,8⋅10−3 Cq_1 = \frac{3\cdot 10^{-6}\cdot 200}{0{,}10\cdot 0{,}50} = 1{,}2\cdot 10^{-2}\ \text{C}\qquad q_2 = -\frac{3\cdot 10^{-6}\cdot 200}{0{,}25\cdot 0{,}50} = -4{,}8\cdot 10^{-3}\ \text{C}(b) La fuerza magnética no cambia el módulo de la velocidad, así que las dos tienen la misma energía cinética:Ec=12mv2=12⋅3⋅10−6⋅2002=0,06 JE_c = \frac{1}{2}mv^2 = \frac{1}{2}\cdot 3\cdot 10^{-6}\cdot 200^2 = 0{,}06\ \text{J}a1=v2r1=20020,10=4⋅105 m/s2a2=v2r2=20020,25=1,6⋅105 m/s2a_1 = \frac{v^2}{r_1} = \frac{200^2}{0{,}10} = 4\cdot 10^{5}\ \text{m/s}^2\qquad a_2 = \frac{v^2}{r_2} = \frac{200^2}{0{,}25} = 1{,}6\cdot 10^{5}\ \text{m/s}^2(c) Media vuelta a velocidad constante: t=πr/vt = \pi r/v.t1=π⋅0,10200=1,57⋅10−3 st2=π⋅0,25200=3,93⋅10−3 st_1 = \frac{\pi\cdot 0{,}10}{200} = 1{,}57\cdot 10^{-3}\ \text{s}\qquad t_2 = \frac{\pi\cdot 0{,}25}{200} = 3{,}93\cdot 10^{-3}\ \text{s}
3

Consejo

En la figura las distancias marcadas son diámetros, no radios: es el error más habitual en este tipo de problemas.
Paso 1 de 3
¿Lo has intentado? Con una cuenta marcas hasta dónde llegaste y te proponemos qué repasar después.
¿Te atascas?Pregunta a otros estudiantes y profesores en la comunidad.
