FísicaMedioCuestión · 1 pts

Inducción electromagnética

Castilla-La Mancha · 2015 · Septiembre · Opción A

Enunciado

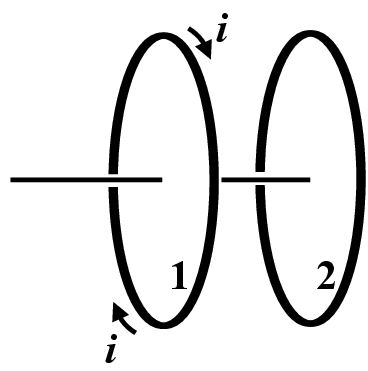

Tenemos dos espiras conductoras enfrentadas como se muestra en la figura. Por la espira 1 circula una corriente de intensidad

i

en el sentido indicado. Razona el sentido de la corriente inducida en la espira 2 cuando:

Dos espiras coaxiales enfrentadas; por la espira 1 circula una corriente i en el sentido indicado por las flechas

a) Manteniendo constante la corriente

i

, la espira 2 se acerca a la espira 1.

b) Manteniendo constante la corriente

i

, la espira 2 se aleja de la espira 1.

c) Manteniendo fija la distancia entre las dos, aumenta la intensidad de corriente

i

de la espira 1.

Comprobar el resultadocompara con lo que te ha salido

Resultado

\boxed{\;\text{a) contraria a } i\qquad \text{b) igual que } i\qquad \text{c) contraria a } i\;}

Ver la solución paso a pasoestrategia, desarrollo y consejo

Estrategia

La espira 1 crea un campo magnético a lo largo del eje común que atraviesa la espira 2. Por la ley de Lenz, la corriente inducida en la espira 2 crea un campo que se opone a la variación del flujo: si el flujo aumenta, su campo es opuesto al de la espira 1 (corriente en sentido contrario a

i

); si disminuye, lo refuerza (mismo sentido que

i

Desarrollo

El flujo que atraviesa la espira 2 se debe al campo de la espira 1, que es mayor cuanto más cerca está y cuanto mayor es

i

.

a) Al acercarse, el flujo a través de la espira 2 aumenta. La corriente inducida crea un campo opuesto al de la espira 1: circula en sentido contrario a $i$ (vistas las dos espiras desde el mismo lado). Las espiras se repelen, oponiéndose al acercamiento.

b) Al alejarse, el flujo disminuye. La corriente inducida refuerza el campo de la espira 1: circula en el mismo sentido que $i$ . Las espiras se atraen, oponiéndose al alejamiento.

c) Al aumentar

i

, el campo de la espira 1 y el flujo a través de la espira 2 aumentan: como en el caso a), la corriente inducida circula en sentido contrario a $i$ .
