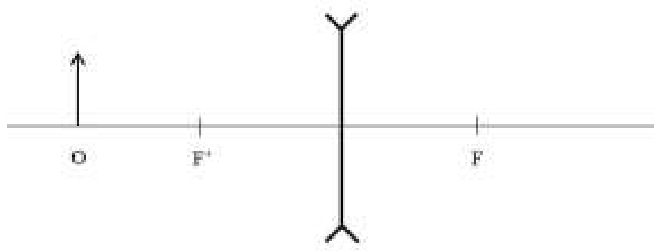

Construir un esquema de rayos para determinar la imagen del objeto O formado por la siguiente lente divergente:Lente divergente con el objeto O a la izquierda, más allá del foco imagen F' (que está a la izquierda de la lente); el foco objeto F está a la derecha
Comprobar el resultadocompara con lo que te ha salido
Resultado
Imagen virtual, derecha y menor, entre F′ y la lente
Ver la solución paso a pasoestrategia, desarrollo y consejo
1
Estrategia
En una lente divergente el foco imagen F′ está del lado del objeto y el foco objeto F, del otro. Se trazan dos rayos desde la punta del objeto: el paralelo al eje (sale como si viniera de F′) y el que pasa por el centro óptico (no se desvía).
2
Desarrollo
Rayos desde el extremo superior del objeto:
Rayo paralelo al eje: tras la lente diverge como si procediera de F′ (a la izquierda). Se prolonga hacia atrás su dirección pasando por F′.
Rayo por el centro óptico: atraviesa la lente sin desviarse.
(Opcional) Rayo dirigido hacia F: sale paralelo al eje.
Los rayos que salen de la lente divergen; sus prolongaciones hacia atrás se cortan entre F′ y la lente, y ahí está el extremo de la imagen.
La imagen es virtual, derecha y menor que el objeto, situada del mismo lado que él, entre F′ y la lente.
Comprobación con números aproximados de la figura (f′=−10 y el objeto a s≈−19, en las mismas unidades):s′1=f′1+s1=−101−191⟹s′≈−6,6A=ss′≈0,35
