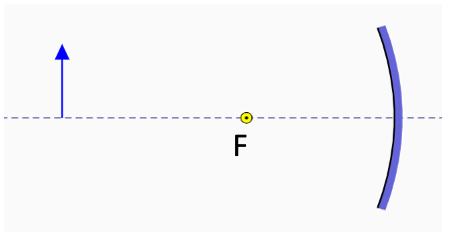

Se tiene la siguiente disposición de objeto y espejo parabólico de foco F. Traslada este esquema a tu cuadernillo y realiza un trazado de rayos para obtener la imagen, indicando cómo se traza cada rayo empleado. Finalmente, indica las características de la imagen generada.Objeto a la izquierda, más allá del doble de la distancia focal, frente a un espejo cóncavo situado a la derecha, con su foco F en el eje
Comprobar el resultadocompara con lo que te ha salido
Resultado
Imagen real, invertida y menor, entre F y C
Ver la solución paso a pasoestrategia, desarrollo y consejo
1
Estrategia
El espejo es cóncavo (su foco está delante, en el lado del objeto). Midiendo en el esquema, el objeto está más lejos del espejo que el doble de la distancia focal, es decir, más allá del centro de curvatura C. En esa situación la imagen es real, invertida y menor, entre F y C. Se confirma con dos rayos notables.
2
Desarrollo
Rayos desde el extremo superior del objeto:
Rayo paralelo al eje: llega paralelo al eje óptico y, tras reflejarse, pasa por el foco F.
Rayo por el foco: pasa por F antes de llegar al espejo y se refleja paralelo al eje.
(Para comprobar) Rayo por el centro de curvatura C (a una distancia 2f del espejo): incide perpendicular al espejo y vuelve sobre sí mismo.
Los rayos reflejados se cortan delante del espejo, por debajo del eje, entre F y C: ahí está el extremo de la imagen.
Características de la imagen:
Real: la forman los rayos reflejados mismos (se puede recoger en una pantalla).
Invertida.
De menor tamaño que el objeto.
Situada entre el foco y el centro de curvatura.
3
Consejo
Marca en tu esquema también el centro de curvatura C (a 2f del espejo): decir dónde cae el objeto respecto a F y C justifica las características de la imagen.
