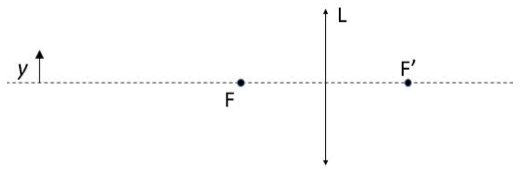

Los focos objeto e imagen de una lente L delgada y convergente son F y F′, respectivamente. Un objeto y está situado a la izquierda del foco objeto F (véase esquema). Mediante trazado de rayos, indicar razonadamente dónde se forma la imagen de este objeto. ¿De qué tipo de imagen se trata?Lente convergente L con sus focos F y F'; el objeto y está a la izquierda de F, a algo más del doble de la distancia focal
Comprobar el resultadocompara con lo que te ha salido
Resultado
Imagen real, invertida y menor, entre F′ y 2F′
Ver la solución paso a pasoestrategia, desarrollo y consejo
1
Estrategia
Se trazan dos rayos desde el extremo del objeto: el paralelo al eje (sale por F′) y el que pasa por el centro óptico (no se desvía). En el esquema, el objeto está a algo más de 2f de la lente.
2
Desarrollo
El rayo paralelo al eje se refracta y pasa por F′.
El rayo que pasa por el centro óptico sigue recto.
(Un tercer rayo, el que pasa por F, sale paralelo al eje.)
Los rayos refractados se cortan a la derecha de la lente, por debajo del eje: la imagen es real (se puede recoger en una pantalla) e invertida.
Como el objeto está más allá de 2F, la imagen se forma entre F′ y 2F′ y es menor que el objeto. (Si el objeto estuviera entre F y 2F, la imagen sería mayor y estaría más allá de 2F′.)
Con el objeto más allá del foco, una convergente siempre da imagen real e invertida; si es mayor o menor lo decide que el objeto esté antes o después de 2F.
