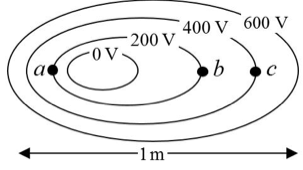

A la vista del mapa de líneas equipotenciales de la figura, explicar razonadamente a cuál de los puntos a, b, c corresponde el mayor valor del campo eléctrico (no se pide ningún cálculo cuantitativo, solo cualitativo). Indicar cuál será su sentido en aquel punto donde el valor del campo sea mayor.Equipotenciales de 0, 200, 400 y 600 V en forma de óvalos anidados, muy juntas en el lado izquierdo (punto a) y separadas en el lado derecho (puntos b y c)
Comprobar el resultadocompara con lo que te ha salido
Resultado
El campo es mayor en a y apunta hacia el interior (hacia la equipotencial de 0V)
Ver la solución paso a pasoestrategia, desarrollo y consejo
1
Estrategia
El módulo del campo es aproximadamente E≈∣ΔV∣/Δd: entre equipotenciales separadas por la misma diferencia de potencial (200V), el campo es mayor donde están más juntas. El campo es perpendicular a ellas y apunta hacia los potenciales decrecientes.
2
Desarrollo
En el lado izquierdo del mapa, donde está a, las equipotenciales están mucho más juntas que en el derecho (donde están b y c). Para el mismo salto de potencial, la distancia es menor y el campo, mayor:Ea>Eb,EcSentido en a: perpendicular a las equipotenciales y hacia los potenciales menores, es decir, hacia la curva de 0V: hacia el interior de los óvalos (hacia la derecha en el dibujo).
3
Consejo
Lee el mapa como un mapa topográfico: donde las curvas se apiñan, la «pendiente» del potencial (el campo) es mayor.
